CS - 네트워크 기기

🌱 오늘의 주제  : 네트워크 기기



















🌱 네트워크 기기

---

• 네트워크는 여러 개의 네트워크 기기를 기반으로 구축된다.









🌱  네트워크 기기의 처리 범위

---

• 물리 계층을 처리할 수 있는 기기와 데이트 링크 계층을 처리할 수 있는 기기가 있다.
• 상위 계층을 처리하는 기기는 하위 계층을 처리할 수 있지만 그 반대는 불가하다.

애플리케이션 계층 : L7 스위치
인터넷 계층 : 라우터, L3 스위치
데이터 링크 계층 : L2 스위치, 브리지
물리 계층 : NIC, 리피터, AP











🌱 애플리케이션 계층을 처리하는 기기 -  L7 스위치

---

• 스위치는 여러 장비를 연결하고 데이터 통신을 중재하며 목적지가 연결된 포트로만 전기 신호를 보내 데이터를 전송하는 통신 네트워크 장비이다.

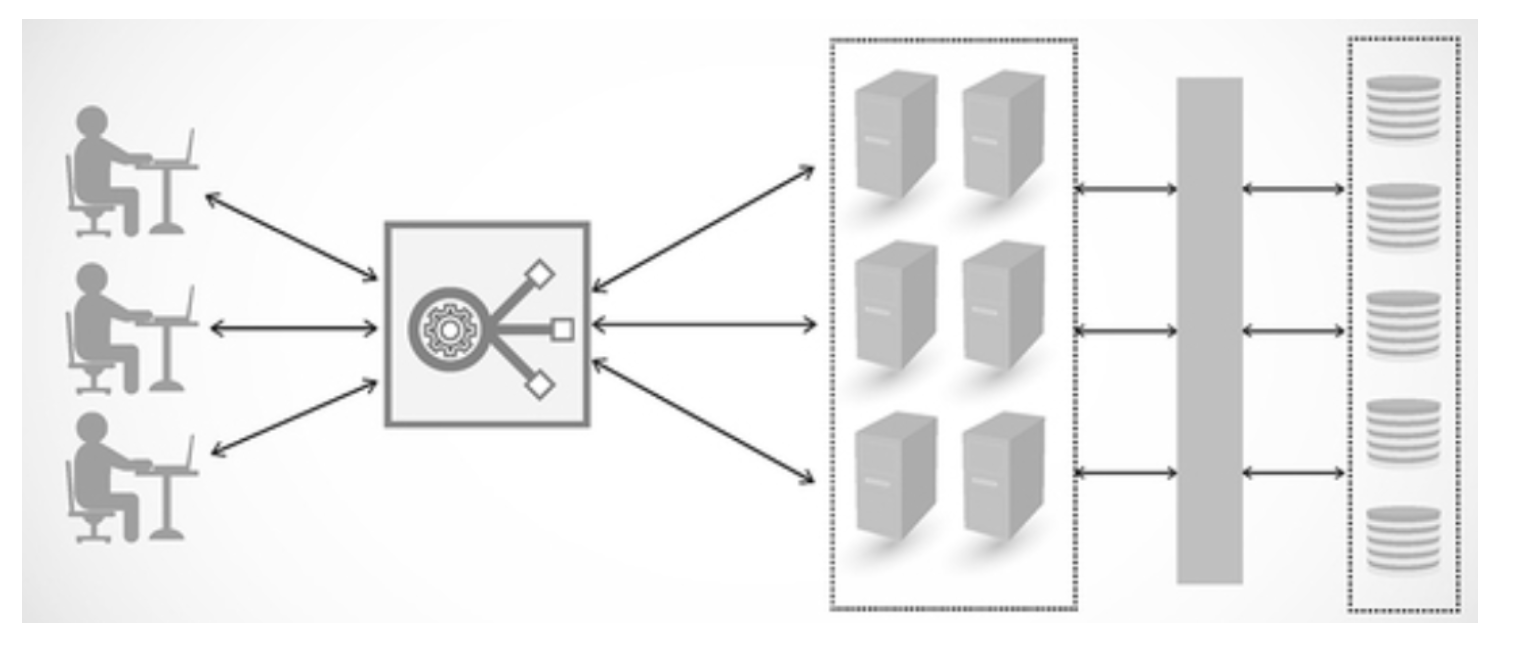

• L7 스위치는 로드밸런서라고도 하며, 서버의 부하를 분산하는 기기이다. 클라이언트로부터 오는 요청들을 뒤쪽의 여러 서버로 나누는 역할을 하며 시스템이 처리할 수 있는 트래픽 증가를 목표로 한다.
• URL, 서버, 캐시, 쿠키들을 기반으로 트래픽을 분산한다. 또한 바이러스 등을 걸러내는 필터링 기능을 가지고 있으며 트래픽 모니터링도 가능하다.
• 장애가 있을 시, 정기적으로 헬스 체크(health check)를 이용하여 감시하면서 이루어진다.













🌱 인터넷 계층을 처리하는 기기 - 라우터, L3 스위치

---

• 라우터 (router)는 여러 개의 네트워크를 연결, 분할, 구분시켜주는 역할을 하며 "다른 네트워크에 존재하는 장치끼리 서로 데이터를 주고 받을 때 패시 소모를 최소화하고 경로를 최적화하여 최소 경로로 패킷을 포워딩"하는 라우팅을 하는 장비이다.
• L3 스위치란 L2 스위치의 기능과 라우팅 기능을 갖춘 장비를 말한다.
• 라우터는 소프트웨어 기반의 라우팅와 하드웨어 기반의 라우팅을 하는 것으로 나눠지고 하드웨어 기반의 라우팅을 담당하는 장치를 L3스위치라고 한다.









🌱 데이터 링크 계층을 처리하는 기기 - L2 스위치, 브리지

---

• L2 스위치는 장치들의 MAC 주소를 MAC 주소 테이블을 통해 관리하며, 연결된 장치로부터 패킷이 왔을 때 패킷 전송을 담당한다.
• 브리지는 두개의 근거리 통신망(LAN)을 상호 접속할 수 있도록 하는 통신망 연결 장치로, 포트와 포트 사이의 다리 역할을 하며 장치에서 받아온 MAC 주소를 MAC 주소 테이블로 관리한다.

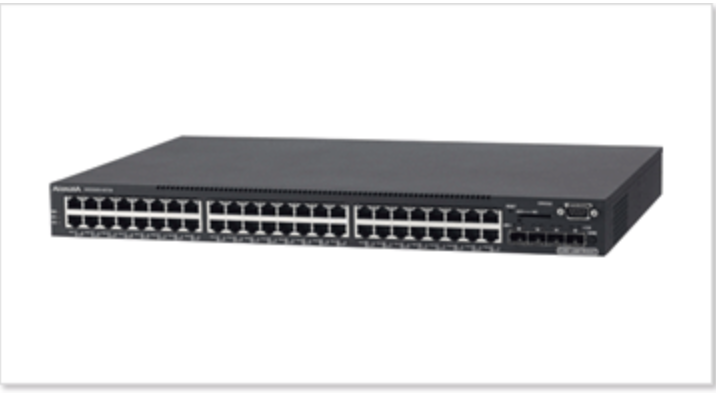

<L2 스위치>











🌱  물리 계층을 처리하는 기기 - NIC, 리피터, AP

---

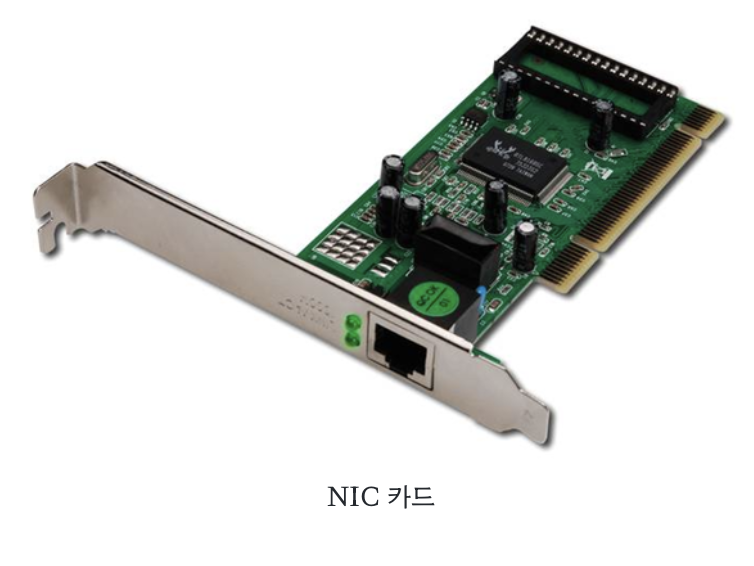

• 네트워크 인터페이스 카드 (NIC, Network Interface Card)는 2대 이상의 컴퓨터 네트워크를 구성하는데 사용하며, 네트워크와 빠른 속도로 데이터를 송수신 할 수 있도록 컴퓨터 내에 설치하는 확장 카드이다.
• 리피터(repeater)는 들어온 약해진 신호 정도를 증폭하여 다른 쪽으로 전달하는 장치를 말한다.  현재는 잘 안쓰인다.
• AP(Access Point)는 패킷을 복사하는 기기이다. AP에서 유선 LAN을 연결한 후 다른 장치에서 무선 LAN 기술(와이파이)을 사용하여 무선 네트워크 연결을 할 수 있다.
