🌱 오늘의 주제 : 네트워크 토폴로지와 병목 현상
🌱 네트워크
- 네트워크란 노드(node)와 링크(link)가 서로 연결되어 있으며 리소스를 공유하는 집합을 의미한다.
- 노느란 서버, 라우터, 스위치 등 네트워크 장치를 의미하고 링크는 유선 또는 무선을 의미한다.
🌱 처리량과 지연 시간
- 좋은 네트워크란 많은 처리량을 처리할 수 있으며 지연 시간이 짧고 장애 빈도가 적으며 좋은 보완을 갖춘 네트워크를 말한다.

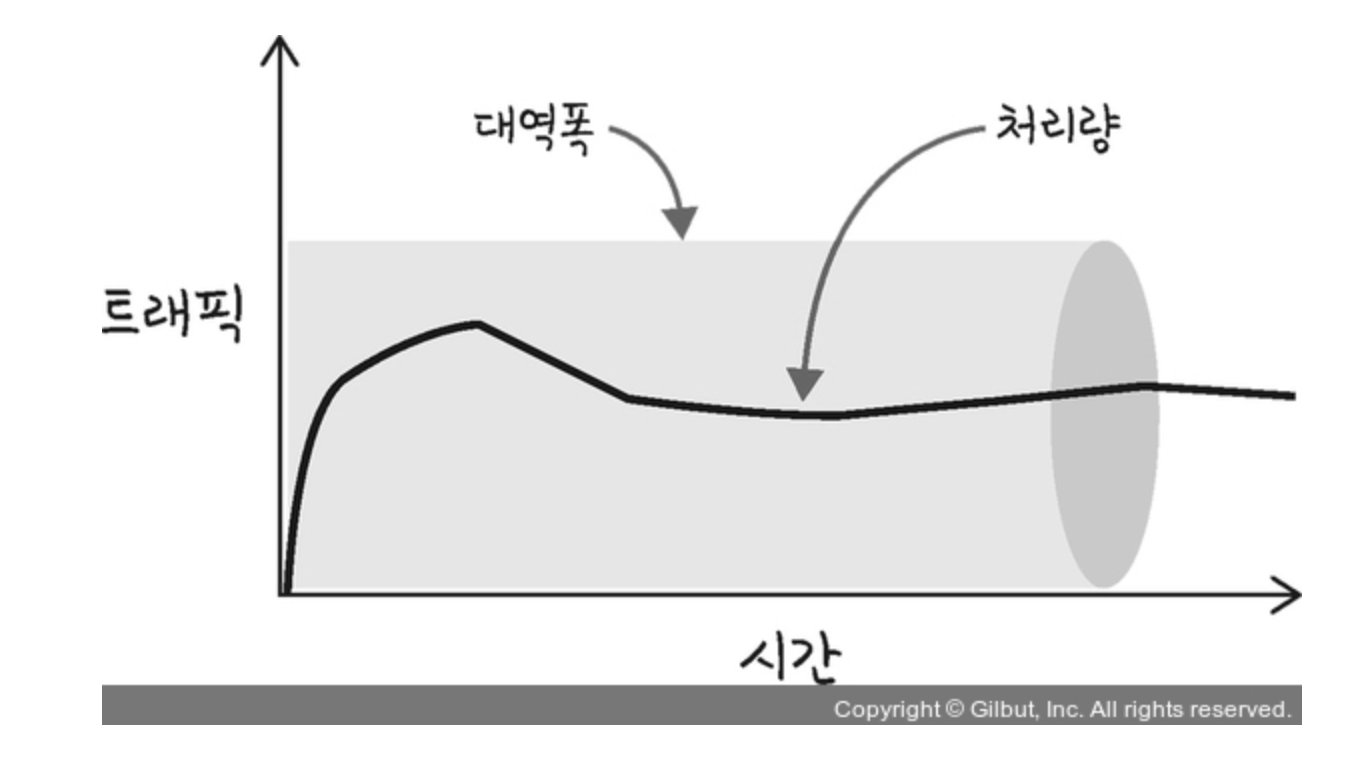

- 처리량(throughput)은 링크 내에서 성공적으로 전달된 데이터의 양을 말하며 보통 얼만큼의 트래픽을 처리했는지를 나타낸다.
- 단위로는 bps(bits per second)를 쓴다.
- 트래픽은 특정 시점에 링크 내에 '흐르는' 데이터의 양을 말한다.
- 트래픽이 많아졌다 = 흐르는 데이터가 많아졌다.
- 처리량이 만항졌다. = 처리되는 트래픽이 많아졌다.
- 지연 시간(latency)이란 요청이 처리되는 시간을 말하며 어떤 메시지가 두 장치 사이를 왕복하는데 걸린 시간을 말한다.
🌱 네트워크 토폴로지
- 네트워크 토폴로지(network topology)는 노드와 링크가 어떻게 배치되어 있는지에 대한 방식이자 연결 형태를 의미한다.

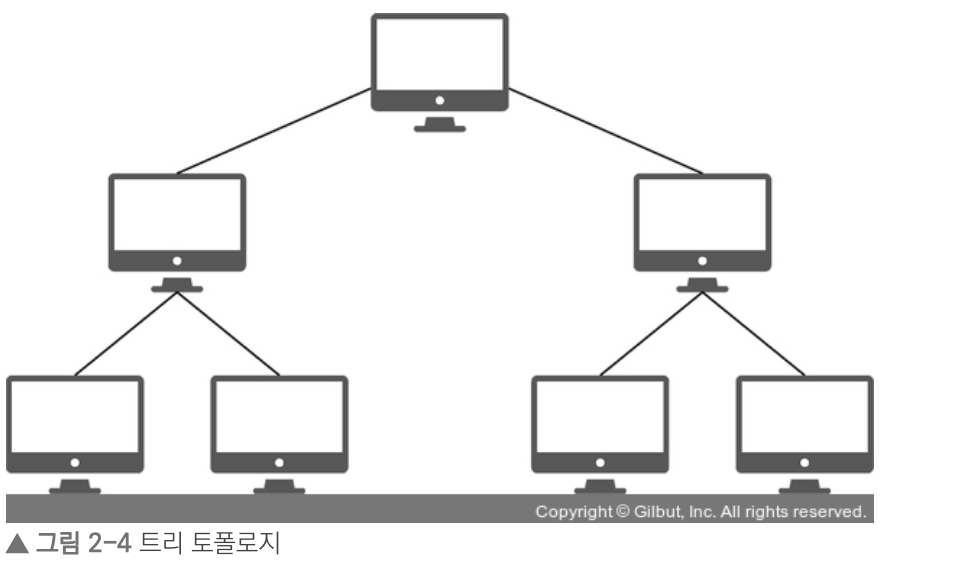

- 트리 (tree) 토폴로지는 계층형 토폴로지라고 하며 트리 형태로 배치한 네트워크 구성을 말한다. 노드의 추가,삭제가 쉬우며 특정 노드에 트래픽이 집중될 때 하위 노드에 영향을 끼칠 수 있다.

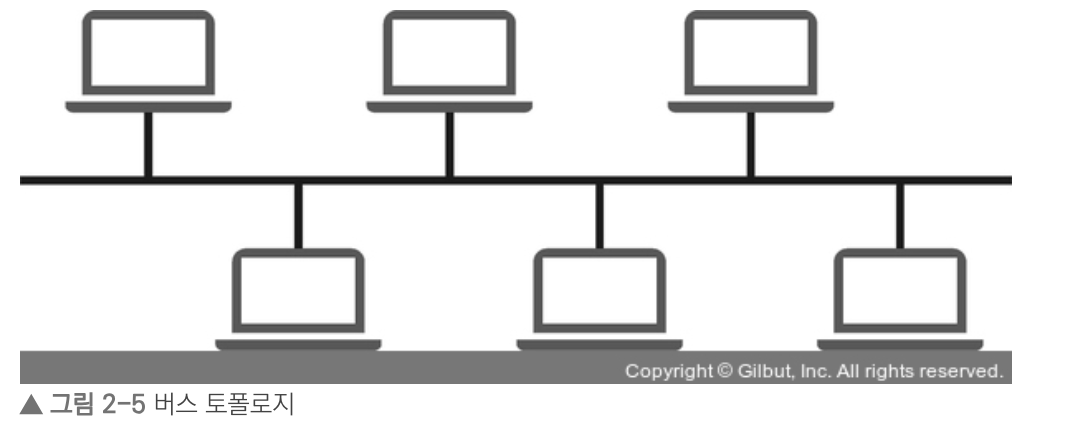

- 버스(bus) 토폴로지는 중앙 통신 회선 하나에 여러 개의 노드가 연결되어 공유하는 네트워크 구성을 말하며 근거리 통신망 (LAN)에서 사용한다.
- 설치 비용이 적고, 신뢰성이 우수하며 중앙 통신 회선에 노드를 추가하거나 삭제하기가 쉽다. 그러나 스푸핑 가능한 문제점이 있다.
- 스푸핑은 LAN상에서 스위치기능을 마비시키거나 속여서 특정 노드에 해당 패킷이 오도록 처리하는 것을 말한다.

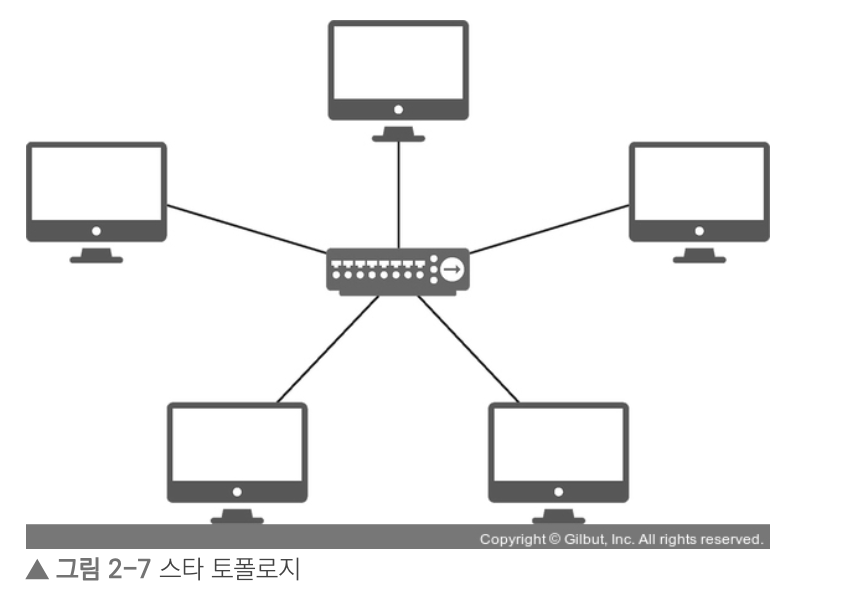

- 스타 (star)토폴로지는 중앙에 있는 노드에 모두 연결된 네트워크 구성을 말한다.
- 노드를 추가하거나 에러를 탐지하기 쉽고 패킷의 충돌 발생 가능성이 적다.
- 노드에 장애가 발생해도 쉽게 에러를 발견할 수 있다.
- 장애 노드가 중앙 노드가 아닐 경우 다른 노드에 영향을 끼치는 것이 적다.
- 중앙 노드에 장애가 발생하면 전체 네트워크를 사용할 수 없고 설치 비용이 고가이다.

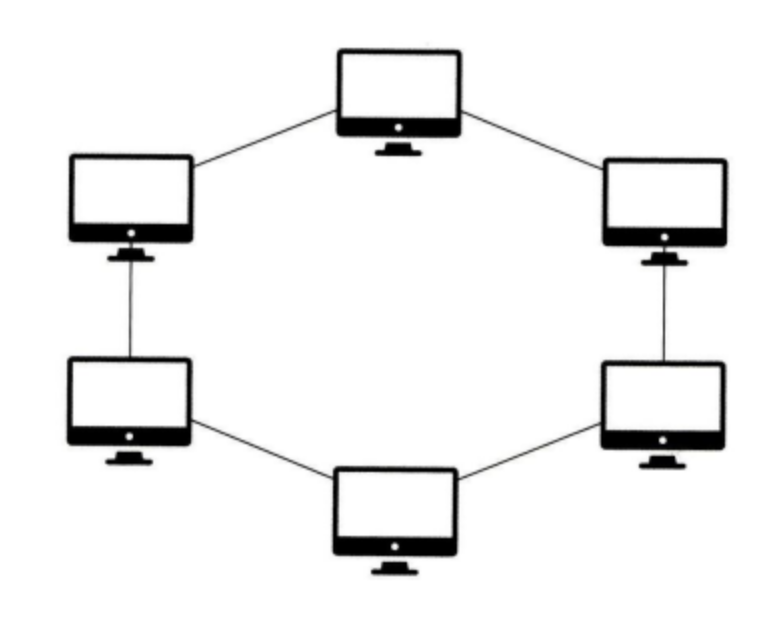

- 링형(ring) 토폴로지는 각각의 노드가 양 옆의 두 노드와 연결하여 전체적으로 고리처럼 하나의 연속된 길을 통해 통신을 하는 망 구성 방식이다.
- 노드 수가 증가되어도 네트워크상의 손실이 거의 없고 충돌이 발생되는 가능성이 적고 노드의 고장 발견을 쉽게 찾을 수 있다.
- 네트워크 구성 변경이 어렵고 회선에 장애가 발생하면 전체 네트워크에 영향을 크게 끼치는 단점이 있다.

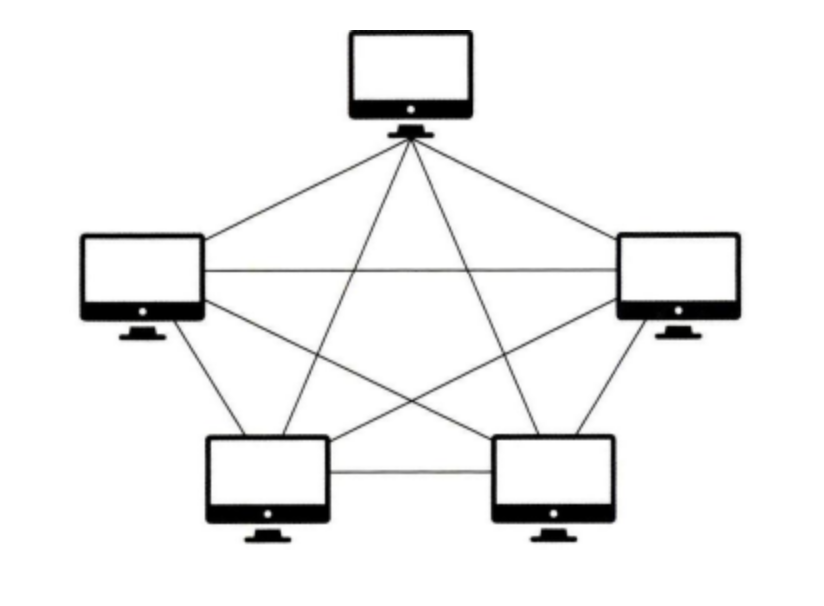

- 메시(mesh) 토폴로지는 망형 토폴로지라고도 하며 그물망처럼 연결되어 있는 구조이다.
- 한 단말 장치에 장애가 발생해도 여러 개의 경로가 존재하므로 네트워크를 계속 사용할 수 있고 트래픽도 분산 처리가 가능하다.
- 노드의 추가가 어렵고 구축 비용과 운용 비용이 고가인 단점이 있다.
🌱 병목 현상
- 병목 현상이란 전체 시스템의 성능이나 용량이 하나의 구성 요소로 인해 제한을 받는 현상을 말한다.
- 토폴로지가 중요한 이유는 병목 현상을 찾을 때 중요한 기준이 되기 때문이다.
- 병목 현상이 일어난 경우, 관리자가 토폴로지를 확인 하고 서버와 서버 간에 게이트웨이로 이어지는 회선을 추가해서 해결한다.
